문. SNMP(Simple Network Management Protocol)

문. SNMP(Simple Network Management Protocol)

답.

1. SNMP 개념

- SNMP는 원격지에서 전산자원을 운영, 관리할 수 있도록 지원해주는 가장 간단한 형태의 망관리 프로토콜임

- SNMP는 서버에서 클라이언트로 주기적으로 상태정보를 요청하며 자원관리를 수행함.



2. SNMP 개념도 및 특징

가. 개념도

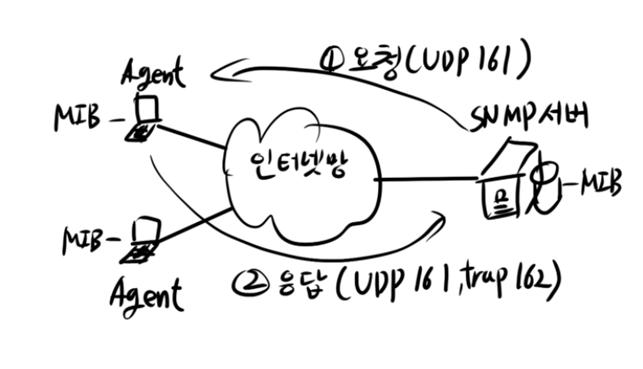

<그림. SNMP 개념도>

- SNMP 서버에서 Client에게 MIB(Management Information Base)정보를 요청 후 결과 값을 응답받아 정보를 수집/관리함



나. 특징

  - UDP로 동작함

  - 단순한 응답 / 요청 메커니즘으로 Manager / Agent형태로 동작

  - 161번 포트번호(통상 메시지) 162번 포트번호(Trap 메시지)

  - 망관리를 위해 SMI(Structure of Management Information)과 MIB를 함께 사용함



3. SNMP 주요 기능

주요 기능	설 명
성능관리	- 전산자원의 자원사용량, 에러량, 처리속도 등 관리
장비관리	- 시스템 자원에 대한 정보를 표시하는 기능
구성관리	- SNMP Client에 대한 구성정보를 표시하는 기능
과금관리	- 망자원 사용에 대한 과금을 수행하는 기능
보안관리	- 정보제어 및 보호기능, Community 및 RO, RW 기능으로 제어함



4. SNMP 구성요소

구성요소	설 명
Manager	- 관리자로써 관리용 메시지를 Agent에 보냄
Agent	- 관리되는 장비로 주로, 허브, 스위치, 라우터 등임
SMI	- MIB의 표현 구문 및 문법
MIB	- Agent에 의해 수집되는 관리정보



5. SNMP 버전별 특징

구성요소	설 명
SNMPv1	- 서버가 요청하는 정보만을 전송
SNMPv2	- V1의 네트워크 과부하 문제 개선 - 서버간 분산처리 기능도 제공함
SNMPv3	- V2의 접근 제어, 인증, 프라이버시 보호기능이 추가되어 보안 강화



6. SNMP 버전별 특징 비교

구 분	SNMPv1	SNMPv2	SNMPv3
보안기능	커뮤니티스트링	암호화	암호화
관리자 통신	X	O	O
인증	X	X	O
분산처리	X	O	O
무결성	X	X	O
적용망	소형망	중형망	대형망



7. SNMP 요청메시지

구 분	설 명
Get-Request	- 관리자가 특정 객체값을 읽어올 때 사용
Get-Next -Request	- 관리자가 지정한 객체의 다음 객체 값
Get-Response	- 서버의 요청에 Client가 해당 값을 보내줄 때 사용함
Set-Request	- 서버가 Client의 객체 값(MIB)을 변경할 수 있게함
Trap	- Client에 특정 상황이 발생하였음을 알려줄 때 사용함



8. SNMP와 RMON 비교

구 분	RMON	SNMP
목적	트래픽 정보 전송	자원상태 확인
구성요소	Console, Probe	서버, Client, MIB
정보전송	Probe 이용	MIB 이용
활용	망 개별관리	망 통합관리

- RMON(Remote Network MONitoring) : 제어모니터링 + 트래픽 유형분석

- SNMP는 단순 상태정보만 제공하지만 RMON은 트래픽 정보전송으로 보다 상세한 분석이 가능함



9. SNMP 활용분야 / 기대효과

활용분야	기대효과
이동통신 기지국 관리	- 원격지의 중계기 및 기지국 제어, 모니터링
전송분야	- 라우터, 스위치, 모뎀, 단말관리
IoT장비	- 디지털사이니지, IoT단말, AP관리
