. WPAN기술(Bluetooth)

.

1. WPAN 개요

- WPAN은 무선통신기술을 이용하여 근거리에 음성 및 데이터를 전송하는 기술임

- IEEE 802.15.1(Bluetooth), IEEE 802.15.3(UWB), IEEE 802.15.4(Zigbee) 등이 있음

- ZigbeeLR-WPAN(Low Rate WPAN)이라고 하며, UWBHR-WPAN(High Rate WPAN)이라고 함



2. Bluetooth 개념

- 802.15.1 규격으로 표준화한 저전력 근거리 무선통신기술임



3. Bluetooth의 망구조 및 구성요소

. 망구조

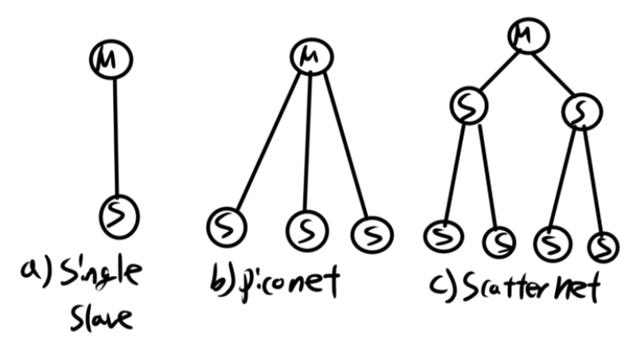

<그림. Bluetooth 망구조>

  - Bluetooth 기기간 단대단 및 그룹통신을 위해 저속데이터 및 음성서비스를 제공함

  - Bluetooth는 단말간 연결하는 형태에 따라 Single Slave, Pico Net Scatter Net으로 구분됨.



. 구성 요소

구 분 설 명
Single Slave - 1개의 Master1개의 Slave로 구성되는 형태
Pico Net - 1개의 Master와 여러개의 Slave로 구성되는 형태로 최대 7Slave 접속 가능
Scatter Net - Pico Net을 다중 연결하여 구성하는 형태로 최대 100m이내에 서비스가 가능함



4. Bluetooth 주요 기술

  - 2.4GHz ISM밴드를 사용하여 1MHz 대역폭으로 최대 1Mbps의 전송속도를 제공함

  - 주파수 간섭과 페이딩에 강인하게 하기 위해 FHSS방식을 사용함

  - GFSK변조방식을 사용하여 송수신기 복잡도를 최소화함

  - 무선구간에 전이중전송을 위해 TDD방식 사용

  - 저렴하고 사용이 용이하며, 신뢰성 통신을 제공함

  - Point to Point Point to Multi Point 연결을 지원함
