문. H-ARQ(Hybrid-Automatic Repeat Request)

가카리 2022. 1. 21. 12:19

. H-ARQ(Hybrid-Automatic Repeat Request)

.

1. H-ARQ의 개념

- H-ARQARQFEC를 결합한 방식으로 ARQ에 비해 오류제어성능이 우수함

- H-ARQ는 수신측에서 오류검출 및 오류정정을 시도하고 오류 존재 시 ARQ를 시도함



2. H-ARQ의 개념도 및 특징

. 개념도

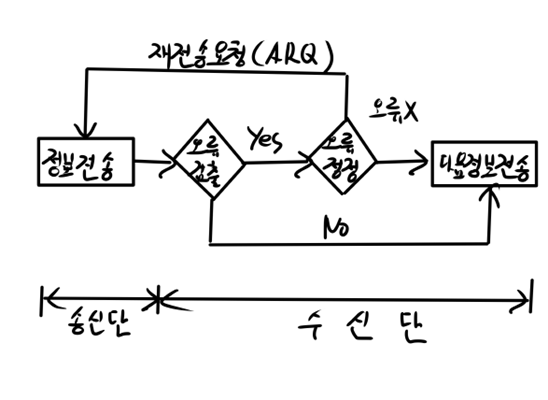

<그림. H-ARQ 개념도>

  - 송신측에서는 데이터에 오류 정정 코드를 부가하여 전송함

  - 수신측에서는 먼저 데이터 오류 검출 후 정정부호로 복조를 시도하고 복조가 되지 않을 시에는 재전송을 요청함.

. 특징

구 분 설 명
ARQ+FEC 기술 - 열악한 무선 환경에서 재전송을 줄여 시스템의 용량을 증가시킴
Link Adaptation - Link Adaptation 기법으로 전송효율, 대역폭 효율을 높임
복호화 성능 개선 - 수신데이터와 재전송데이터 결합으로 복호화 성능 개선
- 낮은 SNR에서도 동작하므로 셀커버리지 증대
변조기법 - H-ARQ 적용 시 전력마진으로 높은 변조율을 갖는 변조기법 적용 가능



3. H-ARQ의 종류

구 분 설 명
H-ARQ Type I - 전송비트에 에러검출을 위한 잉여비트 추가 후 전송
- 채널환경이 우수한 경우 효율적
H-ARQ Type II
(Incremental
Redundancy)
- 오류 정정을 위한 잉여비트를 가변시켜 전송함
- 채널환경이 우수한 경우 적은 양의 잉여비트로도 오류정정이 가능해짐
H-ARQ Type III
(Chase Combining)
- 수신측에서 재전송된 모든 DataCombining하여 신호를 복호화함
- 다중 사용자에 의한 간섭 증가와 페이딩에 의한 프레임 손실 시 유리한 방식



4. H-ARQARQ 비교

구 분 ARQ FEC H-ARQ
계층 2 1 1+2계층
전송효율 낮음 보통 높음
오류정정 X O O
종류 Stop and wait LDPC, BCH Type I, II, III
활용 유선망 무선망 /무선망



5. H-ARQ 구현 시 고려사항

  - H-ARQAMC(Adaptive Modulation Coding) 동시 사용 시 재전송에 따른 전력 30% 감소 가능

  - H-ARQ는 재전송 요청을 위한 역채널 필요

  - H-ARQ의 하드웨어 구현 시 FEC에 의해서 복잡도가 증가하므로 적절한 Code rateCodeword Length를 고려해야함
