문. Polar code

가카리 2022. 1. 17. 20:18

. Polar code

.

1. Polar code의 개념

- 2008년 터키의 Arikan 교수에 의해 제안된 채널 양극화 현상을 이용하는 코드

- 채널 양극화 현상으로 발생한 안정한 채널에는 메시지를 전송하고 불안정한 채널에는 패리티를 보내는 방식



2. Polar code 개념도 및 특징

. 개념도

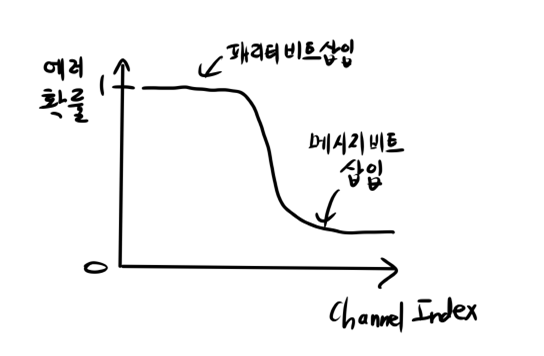

<그림. 채널양극화 현상>

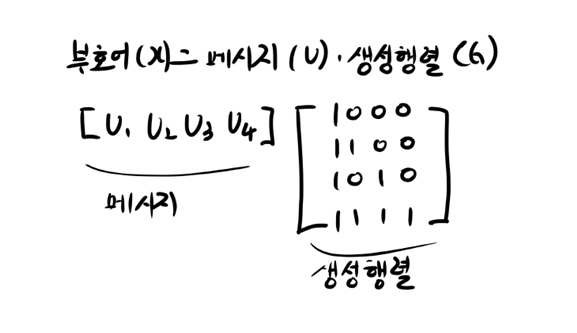

<그림. 부호어 생성 방법>

  - 채널 합성과정을 통해 채널 Index별로 에러확률을 구하면 에러 발생확률이 100%0%로 양극화됨

  - 에러발생확률이 100% Index는 패리티비트를 삽입하고 0%Index는 메시지 비트를 삽입하여 전송함.



. 특징

구 분 설 명
성능 - 부호어의 길이가 충분히 크면(2^20이상) 샤논의 한계(-1.6dB) 만족가능
복잡도 - 부호화/복호화 복잡도 : NlogN(N : 부호어 길이)
coderate - 메시지길이/부호어길이 = 0.5
- 패리티비트 인덱스가 고정됨
추가 정보 - 채널 오류확률에 대한 추정 필요
- 패리티비트 Index 설정 시 필요



3. LDPCPolar code 비교

구 분 LDPC Polar code
복잡도
NlogN
에러정정성능 우수 보통
처리속도 고속 보통
부호어길이 512bit이상 최소 1024bit 이상
활용 4G, 5G 데이터블록 5G 제어채널



4. 채널코딩 기술 진화과정

  - Polar code5G 데이터 채널에서 CRC와 연접하여 사용됨

  - 현재 실용적인 길이에서 하드웨어 설계 복잡도를 줄이기 위한 연구가 진행 중

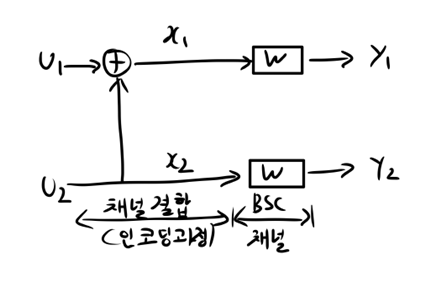

5. Polar code 인코딩 및 채널 통과 과정

  - U1U2 메시지와 패리티비트를 의미하고 X1X2는 인코딩된 값 Y1Y2는 에러가 삽입된 인코딩된 값을 의미함.
