문. LDPC(Low Density Parity Check) 코드

가카리 2022. 1. 22. 21:40

. LDPC(Low Density Parity Check) 코드

.

1. LDPC 개요

  - LDPC는 합곱 알고리즘을 사용하여 샤논의 한계에 근접한 성능을 제공하는 코드임

  - 입력신호를 전지행렬에 곱한 후 패리티 검사 행렬을 이용하여 다양한 부호화율을 가진 부호로 쉽게 생성 가능

  - 5G, DVB-T2, ATSC 3.0 적용



2. LDPC 개념도 및 특징

. 개념도

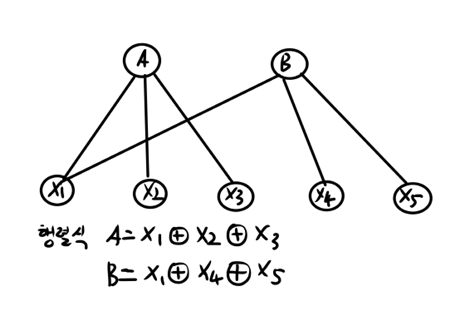

<그림. 합곱 알고리즘 개념도>

<그림. 패리티 검사 행렬 개념도>

  - 송신측에서 입력신호를 합곱 알고리즘의 행렬식과 곱함

  - 수신측에서 패리티 검사 행렬을 이용하여 디코딩함

. 특징

구 분 설 명
H/W 복잡도 - 복잡도가 낮고 병렬처리에 제한이 없음
- 전치행렬을 거치면서 인터리빙의 효과를 가지게 되어 인터리버 필요 없음
부호화율 - 패리티 검사 행렬에 의해 어떠한 부호화율을 가진 부호로 쉽게 생성할 수 있음
MIMO - 안테나 수에 따라 다양하게 변하는 환경에서 데이터 전송율에 적절하게 대처가 가능함



3. LDPC와 터보 코드 비교

구 분 LDPC 코드 터보 코드
블록 길이 큰블럭에 사용 작은 블록에 사용
성능 매우 우수 우수
복잡성 낮음 높음
처리속도 고속 지연
활용 802.11n, AT-DMB, UHDTV WCDMA

  - 블록 길이가 길수록 높은 처리속도가 요구되는 시스템에는 LDPC가 유리함



4. LDPC 동향

  - LDPC는 프레임의 길이나 부호율이 제한적인 시스템에서 유리하게 작용함

  - 5G 데이터채널 적용 중
