. Link Aggregation Control Protocol(LACP)

.

1. LACP의 정의

- LACP란 여러개의 Ethernet Port를 하나의 논리적인 포트로 묶어주는 기술



2. LACP의 개념도 및 특징

. 개념도

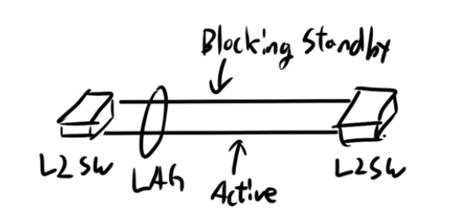

a) Active-Standby 구조

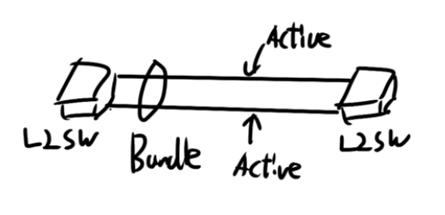

b) Active-Active 구조

- LACP2개의 회선을 묶어서 전송하는 기술로 Active-Standby 구조와 Active-Active 구조가 있음.



. 기술적 특징

- 트래픽 Looping 방지

- 이중화 경로 제공(N:1, Active+Standby)

- 트래픽 부하분산(Active+Active)

- 저비용 구성과 링크 가용성 효율 증가(STP 가용성 극복)

- 같은 Protocol 연동 필요(이종에 따른 문제 발생 가능)

*LAG(Link Aggregation Group)



3. 프로토콜 종류

- LACP(IEEE 802.1ax) - 자동 설정

- PAgp(Cisco, Prot Aggregation Protocol)



4. LACPPAgp 비교

구 분

LACP

PAgp

표준화

802.1ax

시스코전용

모드

active/passive

desiable/auto

최대 그룹별 포트수

16

256

최대 Active 포트수

8(MOD3)

16(MOD8)

8

Port 모드

Active/Standby

Active/Backup

- LACPPAgp를 합쳐서 시스코사에서는 Etherchannel이라함
