. RPR(Resilient Packet Ring) - IEEE 802.17(66, 117회 기출)

.

1. RPR의 정의

- RPR(장애복구형 패킷링)IEEE802.17에서 표준화한 기술임

- SONET/SDH와 유사한 신뢰성을 가지며 QoS제공이 가능하고 대역폭 사용 효율을 증대시킬 수 있음.



2. RPR 개념도 및 특징

. 개념도

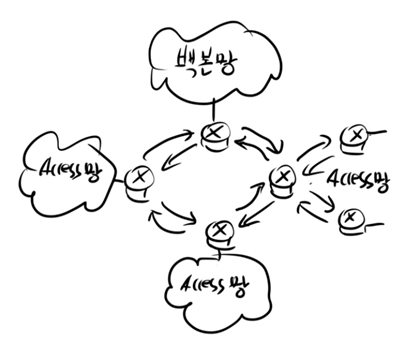

<그림. RPR 개념도>

구 분

설 명

Wrapping 방식

- 장애를 감지한 노드의 반대방향으로 데이터를 우회시켜 전달하는 방식

Steering 방식

- 장애 발생 시 자신이 저장하고 있는 주변 노드의 데이터베이스에 따라 데이터를 전달하는 방식

토폴로지 디스커버리

- RPR은 망 변화를 감지하여 링상태를 유지함

- 망 가용성 증대



. 특징

  - 장애 발생 시 50ms이내 장애복구 가능

  - 링크 효율성 증대를 위해 공간재사용 및 공평성 알고리즘 사용

  - 트래픽 특성에 따라 서비스 등급을 구분하여 QoS 제공 가능

  - 노드 수 증가 및 트래픽 증가에 따른 확장성이 우수함



3. RPR 관리기능

구 분

설 명

구성 관리

- Node간 연결상태를 수집하여 구성을 관리

장애 관리

- Node에서 발생되는 장애현상을 검출하여 복구

성능 관리

- Node간 망 효율성과 Node의 성능을 평가하는 역할 수행



4. RPR 주요 기술

구 분

설 명

Resilient

- 동일 목적지에 대해 두 개 이상의 경로를 구성하여 링크 장애 시 우회경로 제공

공간 재사용

- 다른 노드가 해당 대역폭을 재사용하여 전체 대역폭을 증가시키는 효과가 있음

공평성

- 모든 노드들이 대역폭을 공평하게 사용하는 알고리즘 적용

QoS 서비스

- 트래픽에서 요구되는 서비스등급을 구분하여 QoS 제공 가능



5. 관련 기술 비교

구 분

RPR

EtherRing

POSRing

공간적 재활용

매우 우수

우수

매우 우수

Queuing /
Forwarding
결정

접속 시 한번

매 홉(hop)

매 홉(hop)

전송지연

L2 Only

L2 Only

L2/L3

패킷 손실

X

O

O

대역폭 독점방지

매우 우수

불가

불가

* POSRing(Packet over SONET)

  - 타방식에 비해 RPR은 장애시 50ms이내 복구가 가능하므로 안정성측면에서 유리함
