. FHRP(First Hop Redundancy Protocol)

.

1. FHRP 개념

- 게이트웨이 역할을 하던 라우터나 3계층 스위치 장비에 고장 발생 시 자동으로 다른 라우터나 스위치가 게이트역할을 해야함

- 이를 위한 게이트웨이 이중화 프로토콜을 FHRP라 함.



2. FHRP 개념도 및 종류

. 개념도

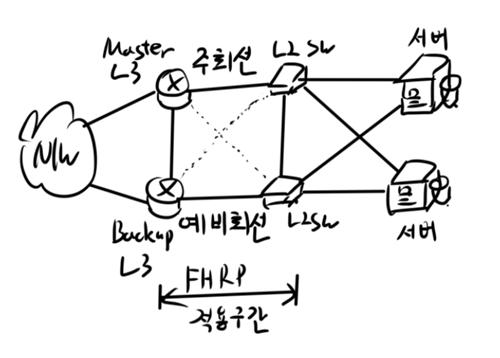

<그림. FHRP 개념도>

  - FHRP는 다수의 라우터를 하나의 Group으로 묶어서 우회경로를 제공하여 서비스의 연속성을 가능하게함.



. 특징

구 분

설 명

HSRP

- Hot Standby Router Protocol

- 시스코에서 개발한 게이트웨이 이중화 프로토콜

- Active 라우터 / Standby 라우터로 구분됨

- Hello 메시지를 통해 우선순위설정(3, 10)

- UDP 1985번 포트

- Group 번호 0 ~ 4095

VRRP

- Virtual Router Redundancy Protocol

- IEEE 표준 프로토콜

- Master RouterBack up Router로 구성됨

- Priority 값을 기준으로 역할 결정

- Hello Packet으로 라우터간 상태 확인

- UDP 112번 포트

GLBP

- Gateway Load Balancing Protocol

- Backup Gateway가 아닌 게이트웨이에 대한 로드밸런싱 구현

- 하나의 가상 IP와 여러개의 MAC주소 사용

- 3초마다 GLBP 정보교환

- UDP 3222번 포트

- 라운드로빈 / 우선순위 방식/ Host Dependent방식

- 로드밸런싱 제공



3. HSRPVRRP 비교

구 분

HSRP

VRRP

표준화

시스코 규격

국제 표준

라우터 구분

Active/Standby Router

Master/Backup Router

Group

0 - 4095

0 - 255

메시지 주기

3/ 10

1/ 3

트래킹 포트번호

UDP 1985

UDP 112
